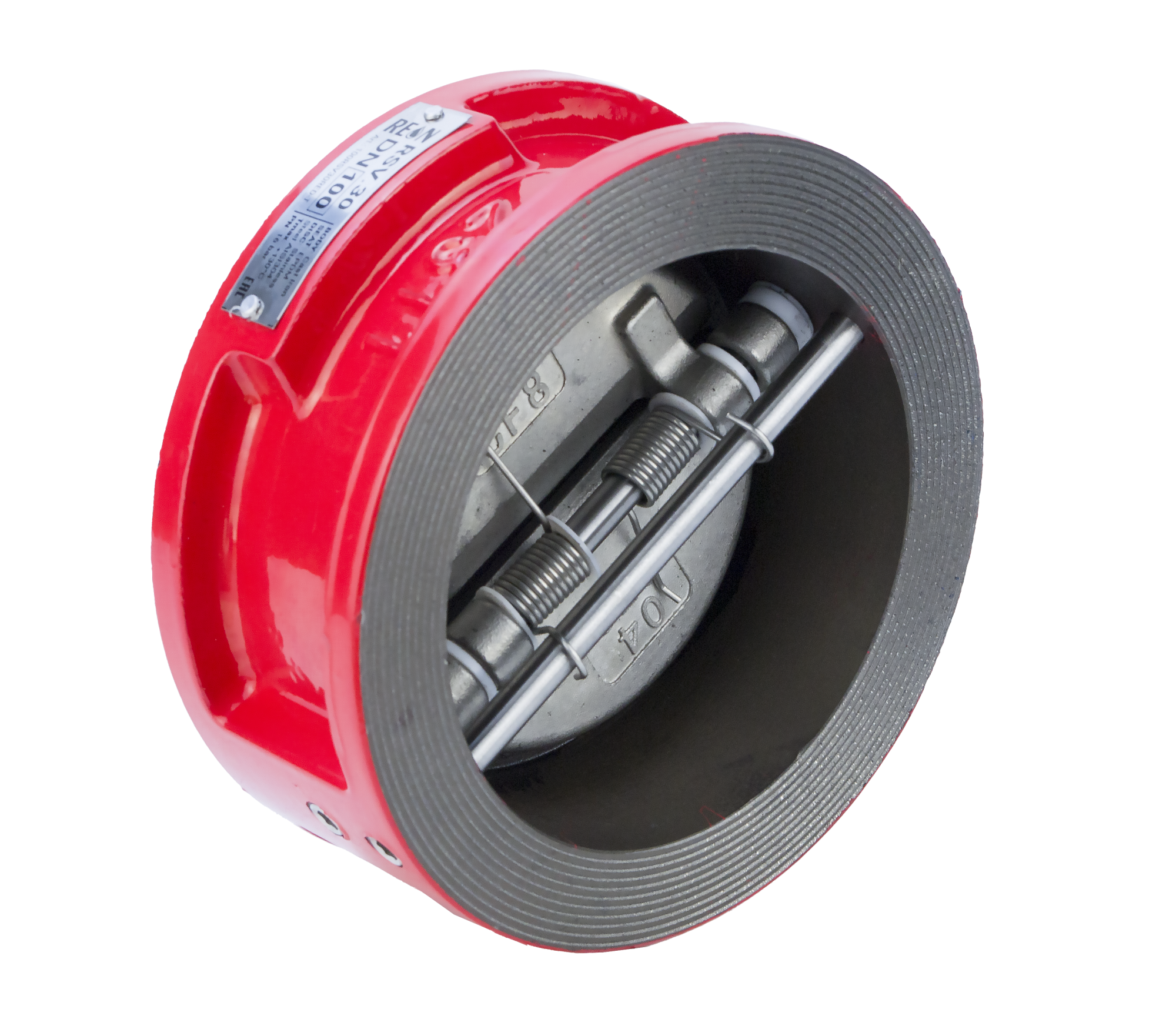

Обратный клапан двухстворчатый межфланцевый REON тип RSV30RED-T DN300 PN16 в г. Барнаул

Характеристики

Бренд REON

Материал корпуса: Серый чугун GG25

Номинальный диаметр (DN): 300

Максимальное давление: 16

Все характеристики

Характеристики
Описание
Оплата и доставка
Отзывы

Материал корпуса: Серый чугун GG25

Номинальный диаметр (DN): 300

Максимальное давление: 16

Рабочая температура: от -20°С до +115°С

Тип: RSV30RED-T

Максимальная температура: +130°С (кратковременно)

Присоединение: межфланцевое

Класс герметичности: АА по ГОСТ 9544-2015

Описание

Обратный клапан межфланцевый предназначен для защиты трубопровода и установленного оборудования от обратного потока рабочей среды.

Область применения

Обратный клапан применяется в системах отопления и холодного, горячего водоснабжения. Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности – АА по ГОСТ 9544-2015.

Технические характеристики

1	Номинальный диаметр, DN	32-800 мм
2	Максимальное давление, PN	16 бар
3	Диапазон допустимых температур	От -20°С до +130°С
4	Рабочая температура, Траб	От -20°С до +115°С
5	Максимальная температура, Тмах	+130°С (кратковременно)
6	Присоединение	Межфланцевое
7	Класс герметичности	АА (по ГОСТ 9544-2015)

Габаритные и присоединительные размеры

Артикул	DN	Размеры, мм			Масса, кг
Артикул	DN	D	D1	L	Масса, кг
032RSV30RED-T	32	92	58	43	0,95
040RSV30RED-T	40	92	58	43	1,2
050RSV30RED-T	50	107	65	43	1,4
065RSV30RED-T	65	127	80	46	1,8
080RSV30RED-T	80	142	94	64	2,9
100RSV30RED-T	100	162	117	64	4,35
125RSV30RED-T	125	192	145	70	5,6
150RSV30RED-T	150	218	170	76	7,5
200RSV30RED-T	200	273	224	89	13,3
250RSV30RED-T	250	328	265	114	22,5
300RSV30RED-T	300	378	310	114	30,5
350RSV30RED-T	350	438	360	127	48,0
400RSV30RED-T	400	488	410	140	72,0
450RSV30RED-T	450	538	450	152	102,0
500RSV30RED-T	500	592	505	152	125,0
600RSV30RED-T	600	695	624	178	165,0
700RSV30RED-T	700	809	720	229	225,0
800RSV30RED-T	800	916	825	241	328,0

Материалы конструкции

1	Корпус	Серый чугун GG25
2	Створки клапана	Нержавеющая сталь AISI304 (CF8)
3	Шток	Нержавеющая сталь AISI416
4	Пружина	Нержавеющая сталь AISI304
5	Шарнирный штифт	Нержавеющая сталь AISI416
6	Рым-болт	Углеродистая сталь (для DN200-800)
7	Стопорный штифт	Нержавеющая сталь AISI416
8	Уплотнение пружины	PTFE
9	Уплотнение корпуса	PTFE
10	Заглушка	Нержавеющая сталь AISI201
11	Седловое уплотнение	EPDM

Диаграмма зависимости «Температура-Давление»

Kv (м³/ч) обратного клапана

DN	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800
Kv	29	34	45	78	112	242	465	658	1230	2238	3402	4401	6810	9080	11089	22000	37000	59000

Условия монтажа

Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации.
Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
Соосность трубопровода и расстояние между фланцами должны быть в пределах 3-5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров после поворота трубы.
Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода, т.е. в любом положении.
Предпочтительное монтажное положение на наклонном или вертикальном трубопроводе при направлении движения воды снизу вверх. На горизонтальном участке желательно устанавливать клапан таким образом, чтобы шток был параллелен земле (не вертикален).

Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию.
Поток среды должен быть направлен по стрелке на корпусе клапана.
Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев.
Затяжку крепежных болтов необходимо осуществлять равномерно.
После запуска системы убедитесь в отсутствии протечек в местах присоединения.
Не забудьте проверить на наличие утечек после нескольких часов работы.

Условия эксплуатации

Клапаны обратные REON не требуют постоянного ухода.
Периодически осматривайте клапан на предмет протечки среды.
Проверку клапана можно провести при замене трубопроводов.

Внимание!

Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
Не удаляйте с изделия шильдик с маркировкой.
Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения.

Условия транспортировки и хранения

Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре -40…+65 °С.
Не допускается попадание посторонних предметов внутрь или падений изделия.
Проверку клапана можно провести при замене трубопроводов.
Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
При транспортировке корпус изделия должен быть защищен от повреждений.

Гарантийные обязательства

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
